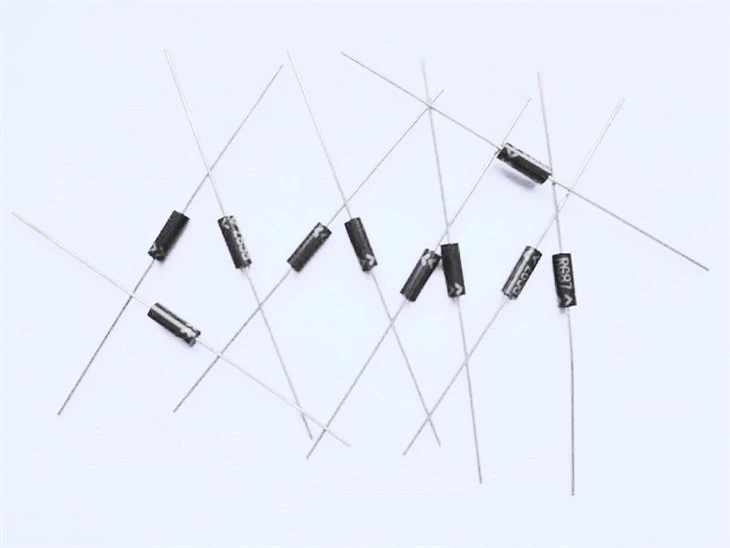

Diod Pencetak Laser

Rugao Liantuo Electronics menyediakan Diod pencetak Laser. Untuk Diod pencetak Laser yang berfungsi. Terdapat boleh digunakan dalam pencetak laser, mesin pemotong laser, penjana Ozon, penjana ion negatif, mesin x-ray, bekalan kuasa voltan tinggi, dan lain-lain.

Ciri-ciri Diod pencetak laser:

1. Mempunyai ciri-ciri arus bocor yang rendah, Kebolehpercayaan yang tinggi;

2. Acuan vakum, resin epoksi tidak menghakis;

3. suhu tinggi pematerian dijamin;

4. volum kecil, pemasangan mudah, sesuai untuk pengeluaran automatik.

2CL703,2CL704,2CL70A,2CL71A,2CL72A,2CL73A,2CL75A,2CL72D,2CL71E,2CL91,2CL93

Ciri-ciri Elektrik (Tamb=25 oC, melainkan dinyatakan sebaliknya)

Model	Penilaian			Keadaan suhu		VFM (V)	IR1(μA) [VR=VRRM]	Trr(μS) [JIKA=2mA, IRM=4mA]	Dimensi garis besar
	VRRM(KV)	IF(AV) (mA)	IFSM (A)	Tj (ijazah)	Tstg (ijazah)				Diamet tiub*panjang tiub*Diameter wayar plumbum mm
2CL703	3	5	0.5	120	-40~ tambah 120	12	2	0.1	φ2.5*6.5*φ0.5
2CL704	4					15
2CL70A	6					20
2CL71A	8					25
2CL72A	10					30			φ2.5*10*φ0.5
2CL73A	12					37.5
2CL75A	16					50			φ2.5*10*φ0.5
2CL72D	10					30			φ2.5*6.5*φ0.5
2CL71E	8					25			φ2.0*5.0*φ0.5
2CL704E	4					15
2CL91	8	5	0.5	120	-40~ tambah 120	30	2	0.05	￠2.5*6.5*￠0.5
2CL93	12					40			￠2.5*10*￠0.5

Ujian Kebolehpercayaan

TIDAK.	item	Penilaian	syarat
1	Ujian Voltan Songsang Suhu Tinggi	1000 jam	Voltan gelombang sinus separuh dengan f=50HZ digunakan, Tamb=100 darjah
2	Ujian Penyimpanan Suhu Tinggi	1000 jam	Tamb=130±2 darjah (dalam udara)
3	Perubahan Suhu diteruskan dengan Ujian Kitaran Haba Lembap	lima kitaran dua kitaran	[-40 darjah (30min) →RT(3min) → tambah 130 darjah (30min) →RT(3min)] ×5 [25 darjah ↗55 darjah ,98 peratus RH,(3j)→55 darjah ,98 peratus RH↘93 peratus RH, (10min)→55 darjah ,93 peratus RH,(8j 40min)→55 darjah ,93 peratus RH↗98 peratus RH,(10min)→55 darjah ↘25 darjah 98 peratus RH,(3j)→25 darjah , 98 peratus RH ,(9j)] ×2
4	Rintangan kepada pematerian Ujian Haba	1Masa	Suhu Palung Pateri: 350 darjah ±10 darjah Masa Dip:3.5s±0.5s
5	Ujian asap tekanan tinggi	sepuluh jam	121 darjah ,2×105pa
6	Ujian Lentur Lead	1 kali	Paksa 10N untuk mendahului, bengkokkannya kepada positif dan negatif 90 darjah
7	Ujian Tarik Plumbum	1 kali	Paksa 70 N paksi ke pendahulu selama satu minit,
8	Ujian Gugur	1010 kali	Secara semula jadi jatuh dari ketinggian 1 m pada plat maple

Kriteria:

（1）No item.1-5 Produk hendaklah memenuhi spesifikasi elektrik selepas terdedah kepada suhu biasa selama dua jam selepas selesai ujian.

（2） Item NO.6-8 Tiada kerosakan dalam ujian dan ciri elektrik dalam hendaklah dipenuhi.

Dimensi dan Penandaan

Pembinaan Dalaman dan Bahan

TIDAK	Nama bahagian	Nama bahan dan jenis	Catatan
⑴	Cip diod	Silikon jenis N	Jenis Mesa
⑵	Bahan Kenalan	Pateri Pb-Sn
⑶	Pasif Permukaan	Resin Salutan JRC	Jenis Tegar
⑷	Bahan acuan	Resin Epoksi ( UL 94V-0)
⑸	Kawat plumbum	Kawat Cu Bersalut Sn

Carta aliran Produk

Sijil Pengesahan

Soalan Lazim

S1: Saya mengambil sampel untuk penilaian?

A: Sudah tentu, kami boleh menyediakan beberapa sampel untuk menguji dan memeriksa kualiti secara percuma.

S2: Berapa lama masa penghantaran anda?

J:Untuk diod am, kami telah menyimpan stok di gudang kami, dan kami boleh menghantar dalam masa 3 hari, untuk yang lain, ia akan mengambil masa 15-20hari selepas mendapat pesanan rasmi anda.

S3: Adakah terdapat had MOQ jika kami memesan kepada anda?

J: Biasanya, kuantiti pesanan anda harus memenuhi kuantiti paching minimum kami, tetapi kami boleh berunding jika anda tidak memerlukan banyak.

S4: Bolehkah anda membuat produk tersuai atau menerima pesanan OEM?

A: Ya. kami boleh membuat produk tersuai mengikut keperluan khas pelanggan.Kami juga mengalu-alukan pesanan OEM. kami mempunyai jurutera berpengalaman untuk membekalkan sokongan teknikal termasuk reka bentuk, operasi, pelarasan dan analisis kegagalan.

S5: Adakah produk anda mematuhi arahan RoHS?

J: Ya, semua produk kami mematuhi RoHS dan ReaCH REACH.

S6: Bagaimana untuk memesan?

A: Beritahu saya model, pakej, kuantiti yang anda ingin pesan. Kami akan menghantar e-mel kepada anda Proforma berdasarkan pesanan anda untuk maklumat anda.

S7: Bagaimanakah anda mengendalikan tuntutan pelanggan?

J: Kami akan membalas dalam masa 24 jam selepas mendapat tuntutan pelanggan. Jika produk rosak, kami akan meminta perincian kegagalan dan lokasi permohonan atau meminta pemulangan sampel untuk analisis dan menyediakan laporan 8 hari dalam 7 hari.

S8: Apakah jenis pengangkutan yang biasanya digunakan?

A: Kami boleh menghantar produk ke seluruh dunia. DHL, TNT, UPS, EMS, China Post semuanya tersedia. Anda boleh menjejaki situasi produk anda di tapak web selepas ia dihantar keluar.

Peralatan pengeluaran
